Phân tích ngắn mạch (Short Circuit Study) là một bước không thể thiếu trong thiết kế, vận hành và bảo vệ hệ thống điện. Nó giúp xác định dòng sự cố có thể xảy ra khi hệ thống gặp lỗi như chạm đất, chạm pha hoặc ngắn mạch ba pha – từ đó thiết kế hệ thống bảo vệ phù hợp và đảm bảo an toàn cho người và thiết bị.

Tại sao cần Phân Tích Ngắn Mạch?

Tình Huống Thực Tế

Rủi Ro Nếu Không Phân Tích Ngắn Mạch

Thiết kế hệ thống mới

Chọn sai thiết bị, dễ gây cháy nổ khi có sự cố

Mở rộng hệ thống

Dòng ngắn mạch tăng vượt quá khả năng thiết bị hiện hữu

Kiểm định an toàn

Không đạt yêu cầu kỹ thuật, bị từ chối nghiệm thu

Vận hành thực tế

Thiết bị bảo vệ không hoạt động đúng, gây mất điện diện rộng

Tác Dụng Của Phân Tích Ngắn Mạch

  • Xác định dòng điện sự cố tại các điểm trong hệ thống
    Giúp đánh giá mức độ nguy hiểm khi Ngắn Mạch và lựa chọn thiết bị phù hợp
  • Thiết kế và lựa chọn thiết bị bảo vệ
    Là cơ sở để chọn máy cắt, cầu chì, rơ-le bảo vệ với thông số phù hợp, đảm bảo an toàn cho người và thiết bị. Với các thiết bị có sẵn sẽ cần so sánh khả năng chịu đựng ngắn mạch định mức của thiết bị với kết quả tính toán để đánh giá sự phù hợp của thiết bị.
  • Phối hợp bảo vệ tối ưu
    Là tiền đề để tính toán cài đặt phối hợp chọn lọc giữa các thiết bị bảo vệ, giúp cô lập nhanh vùng sự cố và giảm thiểu mất điện lan rộng.
  • Phân tích và mô phỏng các tình huống sự cố
    Cho phép kiểm tra các kịch bản ngắn mạch 1 pha chạm đất, 2 pha, 3 pha,… để đánh giá độ tin cậy của hệ thống.

Kết Quả Đầu Ra Của  Phân Tích Ngắn Mạch

  1. Báo cáo chi tiết giải thích dữ liệu đầu vào, các trường hợp nghiên cứu, kết quả quan sát được và các khuyến nghị để cải thiện

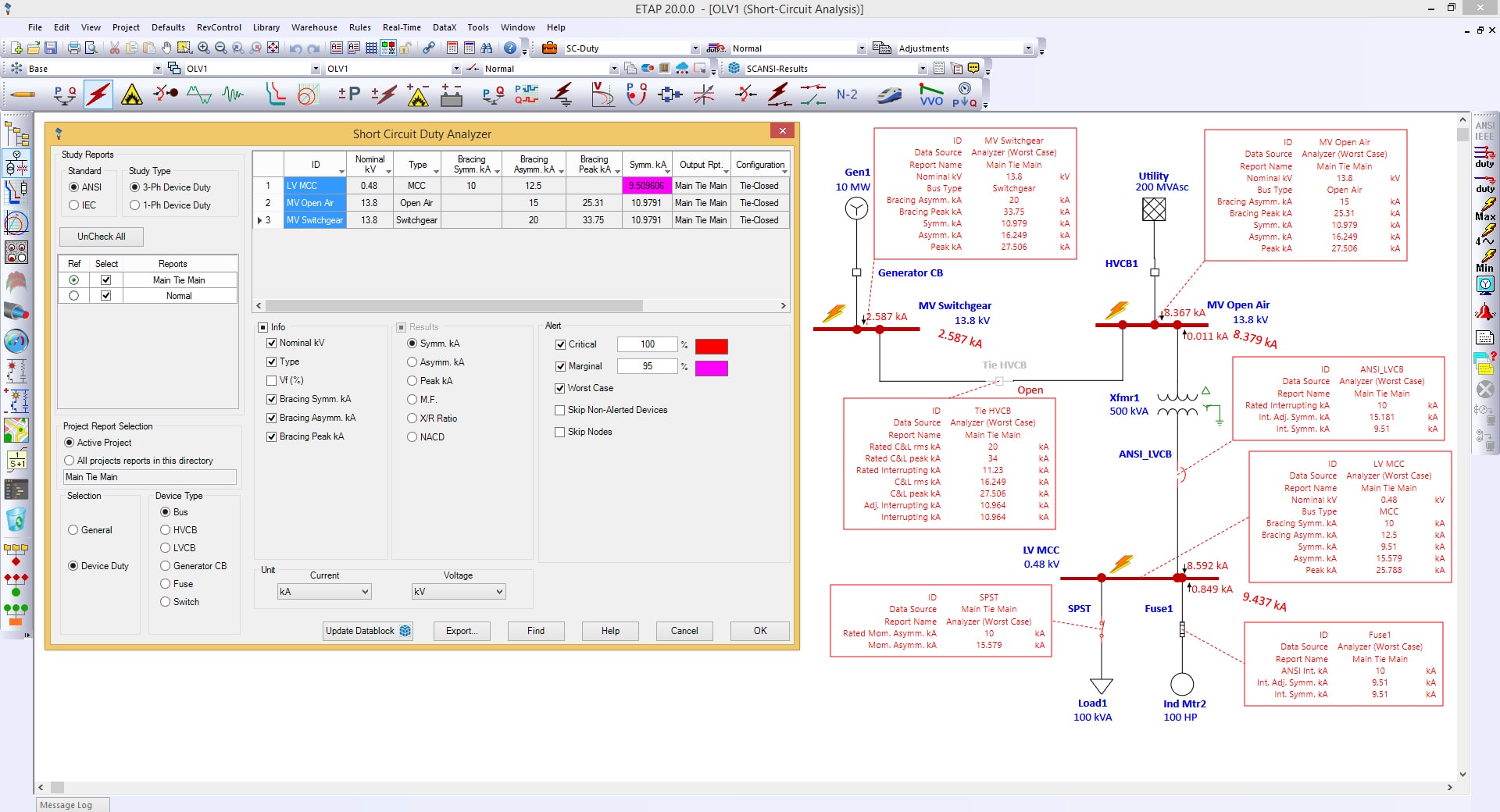

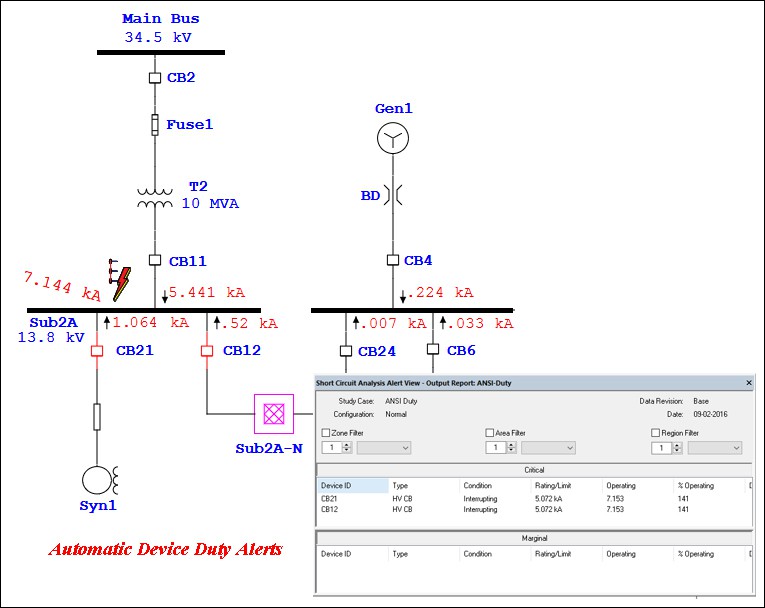

  2. Dòng điện sự cố tại các thanh cái và nhánh khác nhau trong hệ thống
  3. Dòng điện ngắn mạch đỉnh, dòng ngắt ngắn mạch, các thành phần AC và DC, định mức chịu đựng của thiết bị
  4. Đầu vào cho Phân tích Bảo Vệ và Phối Hợp Thiết Bị
  5. Dữ liệu không thể thiếu cho phân tích, đánh giá hồ quang điện
