Phân Tích Trào Lưu Công Suất (Load Flow Analysis) là bước cốt lõi trong thiết kế và vận hành hệ thống điện. Đây là quá trình tính toán và mô phỏng cách dòng điện và công suất được truyền tải trong toàn bộ mạng lưới điện – từ nguồn phát đến các phụ tải – nhằm đảm bảo hệ thống hoạt động ổn định, hiệu quả và an toàn.
Tại sao Phân Tích Trào Lưu Công Suất lại quan trọng?
Trong thực tế, hệ thống điện luôn thay đổi theo thời gian: phụ tải tăng, nguồn phát thay đổi, hoặc cấu trúc mạng lưới cũng sẽ thay đổi hoặc được mở rộng. Nếu không có phân tích trào lưu công suất, việc thiết kế hoặc vận hành hệ thống chỉ dựa trên phỏng đoán hoặc kinh nghiệm nên sẽ dễ dẫn đến:
- Quá tải đường dây hoặc máy biến áp
- Sụt áp nghiêm trọng tại các điểm xa nguồn
- Mất ổn định điện áp, gây hư hỏng thiết bị
- Tổn thất điện năng cao, chi phí vận hành lớn
Tác Dụng Của Phân Tích Trào Lưu Công Suất
- Phân bố công suất trong hệ thống
Xác định dòng điện, điện áp, công suất tác dụng và phản kháng tại từng nút và nhánh trong hệ thống điện. - Kiểm tra điều kiện vận hành
Đánh giá điện áp tại các nút, phát hiện điểm quá tải, sụt áp hoặc vi phạm giới hạn kỹ thuật. - Lập kế hoạch vận hành và bảo trì
Hỗ trợ đưa ra phương án điều chỉnh tải, phát điện hoặc cấu hình lưới điện để đảm bảo vận hành ổn định và phương thức vận hành là tối ưu nhất. - Tiền đề cho tối ưu hóa hệ thống điện.
Giúp đánh giá tổn thất công suất và hiệu suất vận hành hệ thống cũng như kiểm tra khả năng đáp ứng tải và mở rộng của hệ thống trong tương lai.
Kết Quả Đầu Ra Của Phân Tích Trào Lưu Công Suất

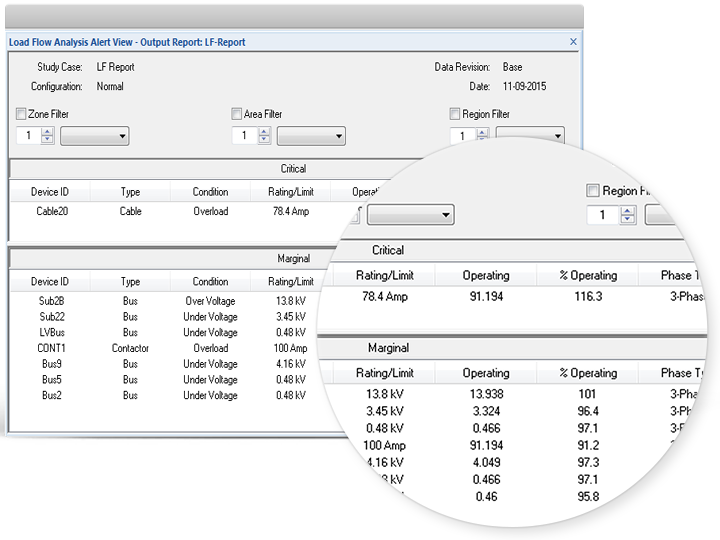

- Báo cáo chi tiết giải thích dữ liệu đầu vào, các trường hợp nghiên cứu, kết quả quan sát được và các khuyến nghị cải thiện.
- Trình bày giúp dễ dàng phát hiện các điều kiện bất thường như vi phạm giới hạn điện áp, điều kiện quá tải và lựa chọn định mức liên tục không phù hợp.
- Đề xuất các giải pháp khả thi để giải quyết các vấn đề. (Ví dụ – thay đổi mức tải hoặc phân bố lại tải, điều chỉnh hệ số công suất, nâng cấp máy cắt hoặc cáp điện,…)
- Mô hình mô phỏng hệ thống điện cơ sở cho các phân tích khác như Ngắn Mạch, Ổn Định, Khởi Động Động Cơ, Sóng Hài Và Bảo Vệ,…
